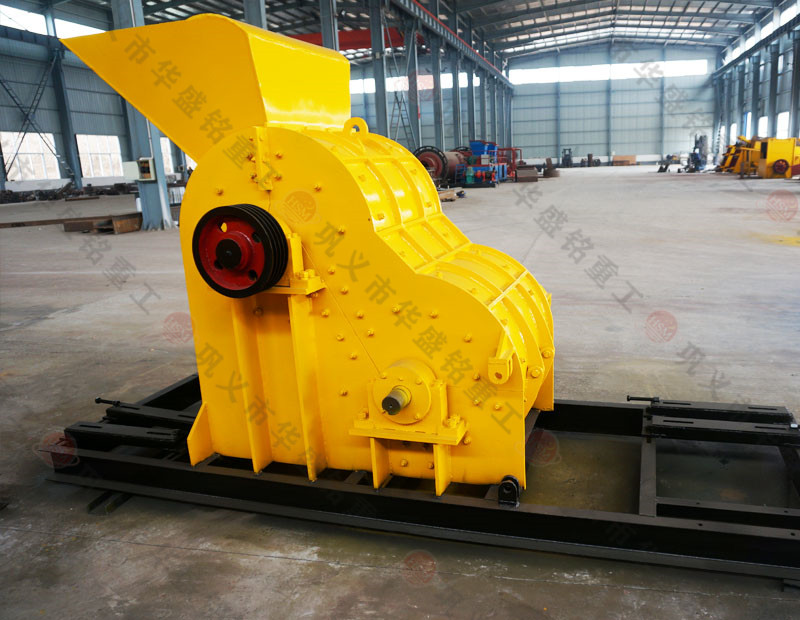

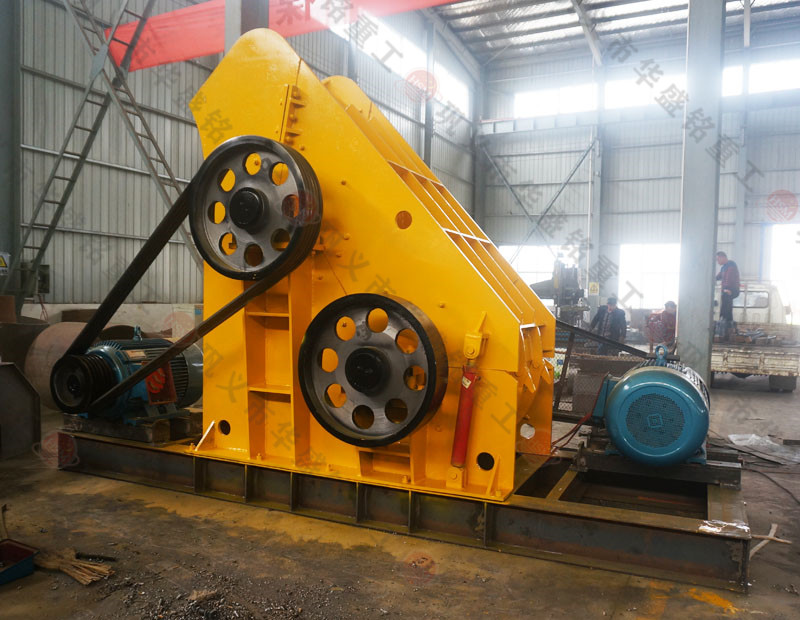

河卵石粉碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成，其中肘板還起到保險作用。該系列鄂式粉碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的作用下離開定鄂板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動鄂作周期性的壓碎和排料，實現批量生產。 石頭粉碎機是礦石由進料口給入，并沿篩板向下滑動，篩上礦石在落下過程中即被高速旋轉轉子上的硬質合金錘頭所擊碎，并以很高的速度沿切線方向飛向一塊反擊板，使礦石繼續受到破碎，反擊板又將礦石擊回再與轉子后面甩出的其他礦石相互碰撞，因此在一破碎腔中礦石受到反復沖擊而被擊碎。有些礦石在一破碎腔破碎到一定粒度后，經過反擊板和轉子之間的空隙而排至二破碎腔中，繼續受到反復打擊，直至粒度變小后才由破碎機底部排礦口排出。
